Warum die Bauform des Druckkopfs eine Auswahlentscheidung ist
Zwei Etikettendrucker mit derselben Auflösung, ähnlichen Datenblattwerten und vergleichbarem Preisniveau können auf demselben Material sichtbar unterschiedliche Ergebnisse liefern. Auf beschichtetem Papier fällt das kaum auf. Auf einem Gewebeband, einem ungestrichenen Papier oder bei einem Barcode mit engen Strichbreiten wird der Unterschied dagegen schnell zum Thema für die Qualitätssicherung.
Die Ursache steckt selten in der Elektronik oder der Auflösung. Sie steckt in der Bauform des Druckkopfs, die in Datenblättern oft nur als Stichwort auftaucht: Flat Head oder Corner Edge. Wer ein System auswählt, entscheidet mit dieser einen Zeile über Substrateignung, Verbrauchsmaterial, Standzeit und Betriebskosten mit.
Wer dazu recherchiert, findet allerdings vor allem Darstellungen, die Etikettendrucker mit Systemen für den Direktdruck auf Verpackungsfolie vermischen. Thermotransfer-Overprinting, kurz TTO, bezeichnet den direkten Druck auf flexible Verpackungsmaterialien innerhalb der Verpackungsmaschine. Dort gelten andere Geschwindigkeiten, andere Materialien und andere Randbedingungen. Werte aus diesem Umfeld auf einen Etikettendrucker zu übertragen, führt regelmäßig zu falschen Erwartungen.
Dieser Beitrag bleibt deshalb konsequent beim Etikettendruck. NOVEXX Solutions setzt beide Bauformen in eigenen Etikettendruckern ein und kann daher beide Seiten benennen: Stärken und Grenzen.

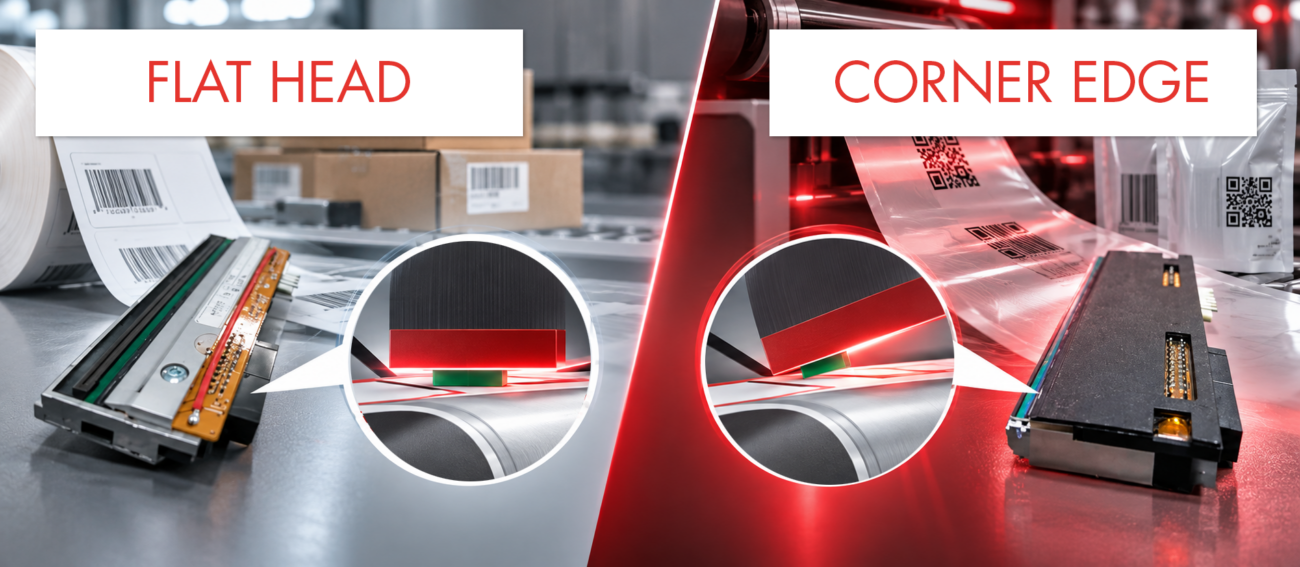

Flat Head und Corner Edge: der Unterschied liegt in der Kontaktstrecke
Beim Thermotransferdruck überträgt ein beheizter Druckkopf Farbe von einem Farbband auf das Etikettenmaterial. Der Kopf enthält dazu eine Heizleiste, also eine Reihe einzeln ansteuerbarer Heizelemente, die das Druckbild Punktspalte für Punktspalte erzeugen. Beide Bauformen arbeiten mit diesem Prinzip. Sie unterscheiden sich darin, wo die Heizleiste sitzt und wie der Kopf zum Material steht.
Daraus ergibt sich die Kontaktstrecke: die Strecke, auf der Farbband und Etikett nach dem Heizpunkt noch aneinandergepresst bleiben, bevor sie sich trennen. Diese Strecke bestimmt, wie lange die eingebrachte Wärme wirkt. Sie ist die eigentliche Unterscheidung, aus der sich fast alle weiteren Unterschiede ableiten lassen.
Flat Head: Wärmeeintrag mit Nachkontakt
Beim Flat-Head-Druckkopf liegt der Kopf flach und parallel zu Farbband und Etikett, und die Heizleiste sitzt innerhalb der flächigen Kontaktzone. Nach dem Heizpunkt laufen Farbband und Etikett über eine Strecke in der Größenordnung einiger Millimeter gemeinsam weiter, bevor das Band abgezogen wird.
Dieser Nachkontakt ist kein Nebeneffekt, sondern funktional. Die Farbe bleibt länger warm und unter Druck, sie kann in die Oberfläche eindringen und erstarrt erst danach. Bei Materialien, die Wärme schnell abführen oder eine offene, saugende Struktur haben – Textilien sind das deutlichste Beispiel –, kann das der entscheidende Vorteil sein.
Corner Edge: Wärmeeintrag mit sofortiger Trennung
Beim Corner-Edge-Druckkopf sitzt die Heizleiste an der Kante des Druckkopfs, und der Kopf ist gegenüber dem Material angestellt. Farbband und Etikett trennen sich unmittelbar hinter dem Heizpunkt; die Kontaktstrecke liegt in der Größenordnung von Zehntelmillimetern.
Diese Geometrie hat eine zweite Folge, die man der Bauform nicht sofort ansieht. Weil das wärmespeichernde Material an der Kante nur ein sehr kleines Volumen hat, speichert der Kopf weniger Wärme und reagiert schneller: Er heizt zügig auf und kühlt zügig ab. Genau deshalb ist diese Bauform dort zu Hause, wo hohe Druckgeschwindigkeiten und saubere Konturen zusammenkommen müssen.
Corner Edge, Near Edge, Floating Head: eine Frage der Bezeichnung
In der Praxis begegnen Ihnen für dieselbe Sache mehrere Begriffe. Corner Edge, Near Edge und gelegentlich Floating Head werden im Markt weitgehend synonym verwendet. Die Fachliteratur unterscheidet feiner, ob die Heizpunkte auf der Kante, an der Kantenecke oder in der Nähe der Kante liegen. Für die Anwendungsentscheidung spielt das keine Rolle, denn Vor- und Nachteile sind praktisch dieselben. Wenn in diesem Beitrag von Corner Edge die Rede ist, gilt das Gesagte für Near Edge ebenso.
Was die Kontaktstrecke im Druckbild bewirkt
Wo Flat Head vorn liegt: schwierige Oberflächen und hoher Energiebedarf
Es gibt Materialien, bei denen es nicht genügt, die Farbe aufzubringen – sie muss in das Material hinein. Textile Kennzeichnungsträger sind dafür das deutlichste Beispiel. Damit ein Aufdruck auf Gewebe waschbeständig wird, muss die Farbschicht so weit aufschmelzen, dass sie zwischen die Fasern gelangt und sich dort verankert. Das braucht Zeit unter Wärme und Druck, und diese Zeit liefert der Nachkontakt eines flach aufliegenden Kopfs.
Diese Einordnung beruht auf der Erfahrung von NOVEXX Solutions aus Entwicklung, Fertigung und Service: mehr als 50 Jahre mit Etikettiersystemen und mehr als 35 Jahre mit Thermotransferdruck, einschließlich Gerätevarianten, die speziell für die Textilkennzeichnung ausgelegt waren.
Wo Corner Edge vorn liegt: Kantenschärfe, Tempo und Codequalität
Wo der Wärmeeintrag sofort endet, verläuft die Farbe nicht weiter. Konturen bleiben enger begrenzt, feine Linien und kleine Schriften bleiben getrennt. Zusammen mit dem schnellen thermischen Ansprechverhalten des Kopfs lässt sich das Druckbild auch bei hoher Geschwindigkeit präzise halten. Weil es dabei über einen größeren Geschwindigkeitsbereich stabil bleibt, kann die Druckgeschwindigkeit auch der Geschwindigkeit der Fördertechnik folgen – die Voraussetzung für Systeme, die ihre Etikettierung an ein schwankendes Bandtempo anpassen.
Für die Kennzeichnung ist das mehr als eine Frage der Optik. Die Qualität eines Strichcodes wird messtechnisch bewertet, unter anderem über Kontrast, Modulation und Defekte, geregelt in der internationalen Normreihe zur Druckqualität von Strichcodes. Ein verlaufener Strichrand verschlechtert genau diese Kennwerte. Wenn enge Strichbreiten, kleine zweidimensionale Codes und hohe Ausbringung zusammentreffen, spricht das für Corner Edge.
Normbezug
Die messtechnische Bewertung ist für lineare Strichcodes in ISO/IEC 15416 und für zweidimensionale Symbole in ISO/IEC 15415 geregelt. Welche Norm in welcher Ausgabe und welche Qualitätsstufe verbindlich sind, hängt von Branche, Anwendungsstandard und Handelspartner ab und ist im Einzelfall zu prüfen.
Farbband und Material: was die Bauform für das Verbrauchsmaterial bedeutet
Weil die Kontaktzeit unterschiedlich lang ist, muss sich die Farbe unterschiedlich schnell vom Träger lösen. Farbbänder werden deshalb für eine Bauform formuliert; entscheidend ist die Trennschicht zwischen Trägerfolie und Farbe, die das Ablösen steuert. Ein Band, das für den längeren Ablösevorgang eines flach aufliegenden Kopfs ausgelegt ist, liefert im Corner-Edge-Gerät nicht dasselbe Ergebnis – und umgekehrt.
Ein zweiter Punkt betrifft die Menge. Bei einem flach aufliegenden Kopf läuft das Farbband in der Regel längenproportional zum Etikettenmaterial mit, unabhängig davon, ob gerade gedruckt wird. Die angestellte Bauform erlaubt es, den Kopf über unbedruckten Abschnitten schnell abzuheben und das Band anzuhalten. Was daraus für die Kosten folgt, gehört in den nächsten Abschnitt.
Standzeit und Betriebskosten: getrennt nach Druckverfahren
Pauschale Aussagen zur Lebensdauer führen bei diesem Thema regelmäßig in die Irre, weil sie das Druckverfahren unterschlagen. Thermotransferdruck und Thermodirektdruck belasten den Kopf sehr unterschiedlich. Beim Thermodirektdruck entfällt das Farbband: Das Material trägt eine wärmeempfindliche Beschichtung und wird direkt geschwärzt. Damit fehlt zwischen Kopf und Material aber auch die Gleitschicht, die das Farbband sonst bildet.
Thermotransferdruck: deutlich höhere Standzeit bei Corner Edge
Im Thermotransferdruck erreichen Corner-Edge-Druckköpfe eine deutlich höhere Standzeit als Flat-Head-Köpfe. Der Grund liegt in derselben Geometrie wie beim Druckbild: kürzere Kontaktzeit, geringere thermische Dauerbelastung und ein Kopf, der zwischen den Druckvorgängen abkühlen kann.
Für die Betriebskosten ist das entscheidend. Ein Corner-Edge-Druckkopf ist in der Beschaffung teilweise teurer als ein Flat-Head-Kopf, und das Druckwerk um ihn herum ist aufwendiger aufgebaut, was ebenfalls zu Buche schlägt. Der Standzeitvorteil überwiegt beides deutlich, allerdings erst über die gesamte Lebensdauer und in Abhängigkeit vom Druckvolumen: Wo viel Material durchläuft, ergeben sich in der Regel niedrigere Betriebskosten; wo auf einem Gerät nur wenig gedruckt wird, bleibt Corner Edge die teurere Lösung. Kommt die Möglichkeit hinzu, das Farbband über unbedruckten Abschnitten anzuhalten, verschiebt sich das Bild weiter in dieselbe Richtung.
Thermodirektdruck: hier gelten andere Regeln
Im Thermodirektdruck kehrt sich der Ausgangspunkt um. Ohne Farbband reibt der Kopf direkt auf der Materialoberfläche, und bei der angestellten Corner-Edge-Geometrie trifft die Kante diese Oberfläche besonders unmittelbar. In Verbindung mit rauen Thermodirektmaterialien kann der Verschleiß dadurch schneller fortschreiten als im Thermotransferdruck. Für diese Anwendung ist ein Druckkopf mit verstärkter Schutzschicht die richtige Wahl.
Damit schrumpft der strukturelle Kostenvorteil, den Flat Head im Thermodirektdruck zunächst hat, auf einen kleinen Rest. Und es gibt einen Fall, in dem er ganz kippt: Sobald Etiketten nicht vollflächig bedruckt werden, kann der angestellte Kopf über den unbedruckten Abschnitten abgehoben werden und reibt dann nicht unnötig über das Material. Dieselbe Mechanik, die im Thermotransferdruck Farbband spart, schont im Thermodirektdruck den Druckkopf – mit entsprechend längerer Lebensdauer und in der Regel niedrigeren Gesamtkosten.
Wartung: Kosten pro Intervall gegen Länge des Intervalls
Bei den Wartungskosten lohnt sich ein zweiter Blick, weil hier zwei Größen leicht verwechselt werden. Das einzelne Wartungs- oder Reinigungspaket ist beim Flat-Head-Gerät meist günstiger. Es wird jedoch in der Regel nach deutlich weniger Laufmetern fällig. Über die Nutzungsdauer betrachtet liegt Corner Edge bei den Gesamtkosten vorn, gerade wenn der Reinigungsaufwand mitgerechnet wird.
Rechnen Sie Intervalle deshalb in Laufmetern und nicht in Jahren. Im Kalender können beide Geräte ähnlich aussehen, weil Corner-Edge-Systeme typischerweise dort stehen, wo deutlich mehr Material durchläuft. Verglichen wird dann nicht dasselbe.
Was die Bauform nicht entscheidet
Ein Teil der Eigenschaften, die in Vergleichen der Kopfgeometrie zugeschrieben werden, gehört eigentlich zum Gerät. Ob ein Kopf über unbedruckten Abschnitten abheben kann, ob sich der Andruck an die Materialstärke anpasst, wie das Material geführt wird und welche Auflösungen zur Verfügung stehen: Das sind Konstruktions- und Steuerungsentscheidungen des Herstellers. Die Bauform macht manches davon möglich, garantiert aber nichts davon.
Für die Auswahl heißt das, diese Punkte gerätebezogen zu prüfen und nicht technologiebezogen. Die Frage lautet nicht, ob Corner Edge den Andruck anpassen kann, sondern ob das konkrete Gerät es tut.
Wie Sie Geschwindigkeitsangaben in Datenblättern lesen
Kaum eine Angabe wird so oft ohne Kontext verglichen wie die Druckgeschwindigkeit. Eine Zahl allein sagt wenig, denn sie hängt an Bedingungen, die im Datenblatt selten daneben stehen. Vier Fragen führen weiter.
- Bei welcher Auflösung gilt der Wert? Mit steigender Auflösung sinkt in der Regel die erreichbare Geschwindigkeit.
- Auf welchem Material und mit welchem Farbband wurde er ermittelt? Beschichtetes Papier mit Wachsband ist ein anderer Fall als synthetisches Material mit Harzband.
- Nach welchem Kriterium gilt das Ergebnis als gut? Ein sichtbares Druckbild ist nicht dasselbe wie ein Barcode, der nach Prüfnorm beurteilt wird.
- Bezieht sich die Angabe auf einen Etikettendrucker oder auf eine TTO-Anwendung? Werte aus dem Verpackungsdirektdruck lassen sich nicht direkt auf den Etikettendruck übertragen.
Der letzte Punkt ist der häufigste Fehler. Grundsätzlich kann sich eine Angabe am Antriebsvermögen orientieren oder an dem Ergebnis, das für gängige Verbrauchsmaterialien noch zuverlässig lesbar bleibt. Beides sind legitime Bezugspunkte, sie liefern nur sehr unterschiedliche Zahlen. NOVEXX Solutions spezifiziert bewusst zurückhaltend, also am zuverlässig lesbaren Ergebnis über eine breite Materialbasis. Fragen Sie beim Vergleich von Datenblättern deshalb nach den Bedingungen und nicht nur nach dem Maximalwert. Oder lassen Sie einen Drucktest mit Ihrem Material und Ihrem Etikettenlayout fahren. Nehmen Sie dazu über das Kontaktformular am Ende dieser Seite Kontakt auf; welche Muster, Daten und Randbedingungen dafür nötig sind, klären wir anschließend gemeinsam.
Zwei Linien, zwei Entscheidungen
Ein Bekleidungshersteller kennzeichnet Pflegeetiketten auf Gewebeband. Die Anforderung ist Waschbeständigkeit, die Stückzahlen sind moderat, die Codes eher groß. Hier zählt der Energieeintrag, denn die Farbe muss in die Faser. Ein Flat-Head-Gerät ist die naheliegende Wahl, und ein harzreiches Farbband gehört dazu.
Ein Distributionszentrum etikettiert Versandpakete im Durchlauf, mit einem in die Förderstrecke integrierten System. Die Anforderung ist Ausbringung bei sicher lesbaren Codes, das Material ist beschichtetes Papier, die Etiketten sind oft nur teilweise bedruckt. Hier zählen Tempo, Kantenschärfe und Standzeit – dazu die Möglichkeit, Farbbandverbrauch und Kopfverschleiß über die unbedruckten Flächen zu senken. Corner Edge passt besser.
Auswahlkriterien im Überblick
Die folgende Gegenüberstellung ordnet Tendenzen, keine Bewertungsnoten. Sie hilft bei der Vorauswahl; die Entscheidung fällt am konkreten Material mit dem konkreten Farbband.
| Kriterium | Flat Head | Corner Edge |
|---|---|---|
| Kontaktzone und Wärmeeintrag | Größenordnung einige Millimeter; die Wärme wirkt nach | Größenordnung Zehntelmillimeter; der Wärmeeintrag endet mit der Ablösung |
| Schwer bedruckbare Oberflächen | im Vorteil, etwa bei Gewebe und ungestrichenem Papier | eingeschränkt, abhängig von Material und Farbband |
| Farbband | für flach aufliegende Köpfe formuliert | für angestellte Köpfe formuliert |
| Kantenschärfe und Geschwindigkeit | für die meisten Etikettenanwendungen ausreichend | im Vorteil, besonders bei engen Strichbreiten und hoher Ausbringung |
| Standzeit im Thermotransferdruck | Ausgangspunkt des Vergleichs | deutlich höher |
| Verhalten im Thermodirektdruck | robust; einzelner Druckkopf günstiger | verstärkte Schutzschicht empfohlen; im Vorteil, wenn Etiketten nicht vollflächig bedruckt werden |
| Wartung | einzelnes Intervall meist günstiger, dafür meist nach geringerer Laufleistung | längere Intervalle, über die Nutzungsdauer meist günstiger |
Tabelle 1: Vergleich der beiden Druckkopf-Bauformen nach sieben Auswahlkriterien.
Beide Technologien aus einer Hand
Die meisten Hersteller entscheiden sich für eine Bauform und begründen anschließend, warum sie die richtige ist. NOVEXX Solutions setzt beide in eigenen Etikettendruckern ein: den XLP 51x mit Flat-Head-Druckkopf und den XLP 604 mit Corner-Edge-Druckkopf. Die Gerätefamilie um den XLP 60x beruht seit mehreren Gerätegenerationen auf der Corner-Edge-Technologie.
Für Sie hat das einen praktischen Wert: Die Empfehlung muss nicht zur vorhandenen Technologie passen, sondern zur Anwendung. Wenn ein Gewebeband einen flach aufliegenden Kopf braucht oder die Anforderungen an Qualität und Volumen gering sind, lautet die Antwort Flat Head. Wenn Durchsatz und Codequalität den Ton angeben, lautet sie Corner Edge.
Dazu gehört die zurückhaltende Spezifikation. Angaben werden so gewählt, dass sie über eine breite Materialbasis mit gut lesbarem Druck erreichbar sind. Das führt zu Werten, die im Datenblattvergleich zunächst unauffällig wirken – die aber in der Produktion halten, was sie versprechen.
Für Druckköpfe mit verstärkter Schutzschicht im Thermodirektdruck gibt es keine einheitliche Marktbezeichnung; sie werden teils nach Funktion, teils nach Aufbau benannt. Fragen Sie im Zweifel nach dem Druckkopf für Thermodirektanwendungen.
Fazit
Der Unterschied zwischen Flat Head und Corner Edge lässt sich auf eine Größe zurückführen: die Kontaktstrecke zwischen Heizpunkt und Ablösung. Aus ihr folgen Substrateignung, Verbrauchsmaterial, Kantenschärfe, Standzeit und Betriebskosten. Keine der beiden Bauformen ist der anderen generell überlegen. Für die Auswahl gilt deshalb eine Reihenfolge: erst Material und Qualitätsanforderung, dann das Druckverfahren, dann das Gerät. Wer so vorgeht, trifft die Entscheidung einmal und nicht mehrfach.
Nächster Schritt
Sie wissen, welches Material Sie kennzeichnen, aber nicht, welche Bauform dazu passt? Legen Sie Materialkombination, Codeanforderung und Mengenprofil zusammen – daraus ergibt sich die Auswahl meist in einem Gespräch. Sprechen Sie Ihre Anwendung mit NOVEXX Solutions durch.
Häufige Fragen
Ist Corner Edge grundsätzlich die bessere Technologie?
Nein. Corner Edge liegt bei Geschwindigkeit, Kantenschärfe und Standzeit im Thermotransferdruck vorn. Flat Head ist überlegen, wenn viel Energie in die Oberfläche muss, etwa bei textilen Trägern, ungestrichenen Papieren oder speziellen Farbbändern. Die passende Bauform ergibt sich aus Material und Qualitätsanforderung, nicht aus einer allgemeinen Rangfolge.
Kann ich in einem Corner-Edge-Drucker jedes Thermotransferband verwenden?
Nein. Farbbänder werden für eine Bauform formuliert, weil sich die Farbe unterschiedlich schnell vom Träger lösen muss. Prüfen Sie deshalb, für welche Bauform ein Band freigegeben ist.
Welche Bauform hat die längere Druckkopf-Standzeit?
Im Thermotransferdruck Corner Edge, und zwar deutlich. Kürzere Kontaktzeit und geringere Dauerbelastung wirken direkt auf die Lebensdauer. Im Thermodirektdruck ist die Lage anders, weil das Farbband als Gleitschicht fehlt; hier empfiehlt sich ein Kopf mit verstärkter Schutzschicht. Werden Etiketten nicht vollflächig bedruckt, kann Corner Edge auch dort im Vorteil sein.
Warum sind manche Geschwindigkeitsangaben niedriger als bei vergleichbaren Geräten?
Weil Angaben unterschiedlich zustande kommen. Ein Wert kann sich am Antriebsvermögen orientieren oder an dem Ergebnis, das über eine breite Materialbasis zuverlässig lesbar bleibt. Fragen Sie nach Auflösung, Material, Farbband und Qualitätskriterium. Ohne diese Angaben vergleichen Sie Zahlen, aber keine Leistungen.
Eignet sich Corner Edge für Thermodirektdruck?
Ja, mit der passenden Ausstattung. Ohne Farbband reibt der Kopf direkt auf dem Material, weshalb ein Druckkopf mit verstärkter Schutzschicht empfohlen wird. Werden Etiketten nur teilweise bedruckt, senkt das Abheben des Kopfs den Verschleiß zusätzlich.
